水压测试机是工业生产和质量检测中用于测试管道、阀门、压力容器及其他承压设备密封性与耐压强度的关键设备。配备压力记录仪器，则使其不仅能施加压力，更能实时、精确地监测并记录压力变化过程，为产品质量评估和过程追溯提供可靠的数据支持。其实物图设计不仅关乎设备外观，更直接体现了其功能性、安全性与用户体验。
一、整体布局与结构设计
实物图设计的核心在于清晰、直观地展示设备的主要构成部分。一台典型的水压测试机通常包含以下模块，应在实物图中得到突出体现：
- 压力发生单元：通常为电动试压泵或气动增压泵，是设备的“心脏”，负责产生测试所需的高压。其实物图应展现其稳固的安装方式、清晰的品牌/型号标识以及进出水接口。
- 压力容器/测试工装：即承载被测件的部分，可能是开放式工作台、密闭腔体或专用夹具。设计需展示其如何固定被测件，并突出其承压结构的安全性与便捷的操作性。

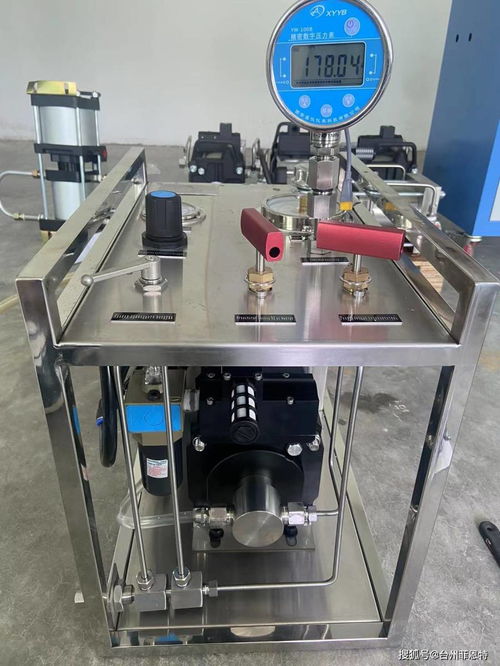

- 压力记录仪器核心：这是设计的重点。通常是一个集成显示屏（数显表）和物理按键/触控面板的控制箱。实物图应清晰展示其安装位置（常位于设备正面或上方便于观察处），并特写其界面，显示实时压力值、压力-时间曲线图、预设压力上限、测试时长等关键信息。
- 管路与阀门系统：连接各部分的高压管路、截止阀、泄压阀、安全阀等。设计需通过合理的走向和标识（如颜色区分、流向箭头），体现系统的逻辑性与操作顺序，特别是紧急泄压阀的位置必须醒目。
- 框架与安全防护：整体钢结构框架应给人以坚固、稳定的视觉感受。可能包含防护罩、安全警示灯、急停按钮等安全设计，这些都应在图中明确标出。
二、人机交互与信息可视化设计
压力记录仪器的界面是实物图设计传达“智能”与“精准”的关键：
- 显示屏：应展示一个直观的图形化界面，例如一条平滑上升并保持恒定的压力-时间曲线，并配有清晰的数字读数（如：当前压力：25.6 MPa，测试时间：300s）。
- 指示灯与报警：可通过LED指示灯（如绿色运行、红色超压）的视觉元素，暗示设备的工作状态与报警功能。
- 操控部件：按键或触摸区域的设计应看起来布局合理、标识清晰（如“启动”、“停止”、“设置”、“打印”）。
三、材质、色彩与标识设计
实物图的视觉风格直接影响观感：
- 材质表现：通过渲染或拍摄，突出主要承压部件的金属质感（厚重、可靠），控制面板的科技感（光滑、精密），以及管路的工业感。
- 色彩搭配：通常采用工业蓝、灰色、黑色等稳重主色调，搭配黄色、红色用于安全警示部位（如阀门手柄、急停按钮），增强功能区分。
- 标识系统：设备铭牌、仪表刻度、阀门标牌、安全警示标签等应清晰可辨，体现设备的专业性与合规性。
四、设计要点与安全暗示
优秀的实物图设计不仅是展示，更是沟通：
- 视角选择：采用略带透视的正面或前侧视角，能同时展示设备全貌和核心操作界面。
- 环境暗示：可将设备置于简洁的工业背景或测试场景中，旁边放置标准压力表（作为参照）或待测工件，增强场景真实感。
- 突出精度与安全：通过特写压力记录仪上精确到小数点后的读数、平滑的曲线以及醒目的安全防护装置，无声地传达设备的核心价值：测量精准、记录可靠、操作安全。
水压测试机含压力记录仪器的实物图设计，是一项融合了工程展示与视觉传达的工作。它旨在通过一张静态图片，让观者快速理解设备的工作原理、核心功能、操作流程和安全保障，从而建立专业信任感，是设备制造与推广中不可或缺的一环。
